El Tricalc andamios, desarrollado por la Arktec y por la Metalusa, es una extensión del software de cálculo de estructuras Tricalc que añade una serie de funcionalidades específicas dirigidas al sector de los andamios. La extensión introduce varias funciones que permiten a las empresas de andamios desarrollar procesos de elaboración de presupuestos, modelado y proyectos estructurales de andamios.

Tricalc Andamios se compone de dos configuraciones integradas: Comercial y Técnica

Componente Comercial

Permite, mediante el uso de un asistente de user friendly, generar el modelo de andamio a ejecutar y, basándose en este modelo, obtener las cantidades por tipo de pieza, necesarias para la implementación de la estructura. Adicionalmente, permite generar unpresupuesto para respectivo servicio.

Esta funcionalidad (Tricalc Andamio– Módulo 20) se puede utilizar junto con la componente técnica o de forma independiente.

menú del asistente

Componente Técnica

Las funcionalidades introducidas por la componente técnica del Tricalc Andamios, un módulo adicional del software, permiten convertir el modelo generado por el asistente, mencionado anteriormente, en un modelo tridimensional y, mediante la introducción automática de acciones de plataforma, viento y otros factores, realizar la verificación de los perfiles, de las conexiones y preparar todos los elementos de proyecto y memoria justificativa.

El software realiza el análisis P-delta iterativo de segundo orden, la consideración inicial de la plomada inicial, así como la consideración del efecto de las cargas y la acción del viento en la estructura. Los resultados resultantes y los procesos de cálculo del software cumplen con los requisitos y prescripciones legales de la actividad dentro de la Unión Europea (EN 12810-1:2003, EN 12911-1:2003 y EN 1991-1-1-4: 2005).

La sencillez con la que se aplica un modelo generado en la componente comercial, a través del asistente, en el módulo técnico, mejora la interconexión entre los diferentes departamentos de las empresas de la especialidad y mejora la eficiencia de sus procesos productivos.

Para aprovechar este aspecto es necesario disponer del módulo de cálculo (nº1), el módulo de comprobación de perfiles metálicos (nº3), el módulo de comprobación de perfiles de aluminio (nº19), el módulo de modelado (nº20) y el Tconnect 5 que comprueba las conexiones de los andamios.

Exportación de la memoria descriptiva

Los tipos de andamios incluidos en el Tricalc Andamios

El Tricalc andamios incluye en su base de sistemas y piezas, los modelos Adapt (andamio multidireccional) y Nor48 (andamio de fachada), ofreciendo aún como opción el andamio genérico de rosetas y el genérico de abrazaderas.

También es posible trabajar con otros modelos de andamios específicos, introduciéndolos en una base de datos. Esta introducción podrá ser realizada por el usuario o solicitada a Arktec, mediante consulta.

¿Cómo funciona el asistente y qué permite hacer?

El uso del asistente es bastante intuitivo y el proceso, que vamos a describir, es relativamente sencillo:

1. Crear un nuevo archivo y ponerle un nombre;
2. Hacer clic en el icono de andamio para abrir el asistente;

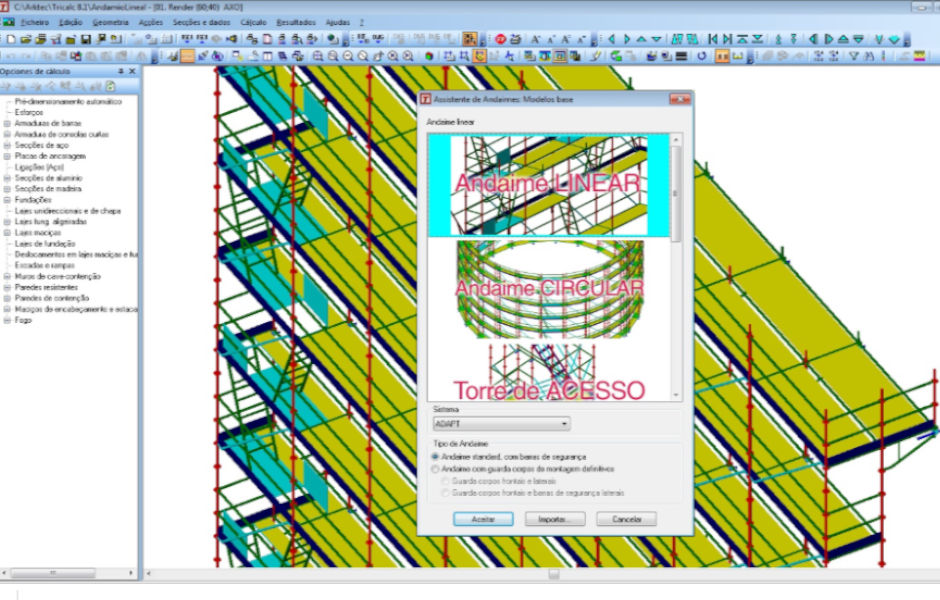

3. Elegir el tipo de andamio a construir, con las siguientes opciones: andamio lineal, andamio circular, torre de acceso, torre de carga, torre industrial;
4. Elegir el modelo, con las siguientes opciones: Adapt, Nor48, genérico rosetas y genérico abrazaderas;
5. Elegir las preferencias con respecto a las barandillas y las barras de seguridad (después de escoger estas opciones, se abre una nueva ventana para introducir las dimensiones);
6. Introducir las medidas deseadas: pies, largo, anchura, altura de la plataforma más alta;
7. Introducir las preferencias en cuanto al tipo de protección inicial, el tipo de escalera, el tipo de base y el tipo de fijación, y hacer clic en “siguiente”;
8. En este momento aparece una tabla con la contabilización de las piezas necesarias para la estructura definida, que permite añadir piezas o cambiar cantidades manualmente. Esa tabla también permite hacer clic en cada pieza y, al mismo tiempo, visualizar en la imagen tridimensional en qué parte del andamio se planea implementar.
9. En el siguiente paso, el último paso del asistente, podemos “reiniciar el archivo de dibujo” y la “memoria estructural con el modelo de andamios”, seleccionar el idioma de salida de los informes, planos y la moneda. Después de definir todos los ajustes, podemos, con un solo clic, generar una tabla de Excel con las cantidades de piezas.

Si tenemos la componente técnica del programa, también podemos definir el punto de inserción del andamio, si nuestra intención es crear varias estructuras en un mismo archivo o proyecto.

Luego de hacer clic en “terminar”, el programa genera el andamio y las respectivas vistas: en planta, en alzados Sur y Este. ambién podremos ver la estructura en 3D, con los volúmenes de las respectivas piezas. Las vistas se pueden exportar en PDF o BEAM y, si tenemos la componente técnica, podemos exportar el modelo desde la memoria descriptiva.
